25 ago 20 Adaptación a IoT de un robot de limpieza Dirt Devil e integración en Home Assistant

Estos días he estado juegueteando un poco con un viejo robot de limpieza doméstico del Lidl, un Dirt Devil. Es un robot de limpieza bastante básico, con algo ya de tiempo a sus espaldas. No dispone de ninguna capacidad de integración con sistemas de domótica, ni nada que se le parezca. Es más, ni siquiera tiene WiFi. Pero tiene algo interesante: su funcionamiento se basa en el uso de un chip etiquetado como RV285R, que controla toda una placa de circuitos integrados para realizar las funciones del robot: movimiento de los cepillos, ventilador de succión, detección de golpes, sensores de vacío para que no se caiga por escaleras… El caso es que buscando un poco por Internet, encontré un par de páginas sumamente interesantes sobre cómo reemplazar este chip por un sistema Arduino. Así que aprovechando que sigo de vacaciones, no podía menos que dedicar algo de tiempo al asunto.

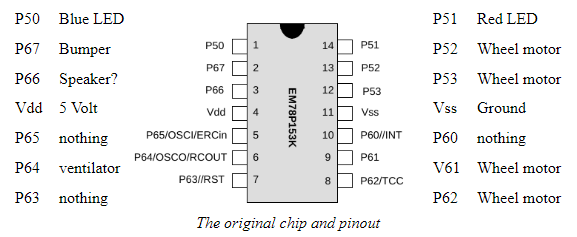

De acuerdo a la información compartida por Paijmans, el chip RV285R trabaja a 5 voltios, por lo que es posible hacerlo funcionar directamente en dispositivos Arduino. Con un trabajo de ingeniería inversa, fue capaz de obtener la información de a qué se dedican los pines del chip:

Yo he podido refinarlo un poco más, distinguiendo las funcionalidades de los pines:

• P50: Led azul, o de encendido
• P67: Detector de colisión (bumper)
• P66: Zumbador interno
• VDD: 5 voltios
• P65: Nada
• P64: Ventilador
• P63: Nada (Etiquetado como Reset por el fabricante)
• P51: Led rojo, o de indicación de batería baja
• P52: Motor de rueda izquierda, funcionamiento hacia delante
• P63: Motor de rueda izquierda, funcionamiento hacia atrás
• VSS: Tierra
• P60: Nada (aunque sospecho que es detector de depósito lleno del robot)
• P61: Motor de rueda derecha, funcionamiento hacia delante
• P62: Motor de rueda derecha, funcionamiento hacia atrás

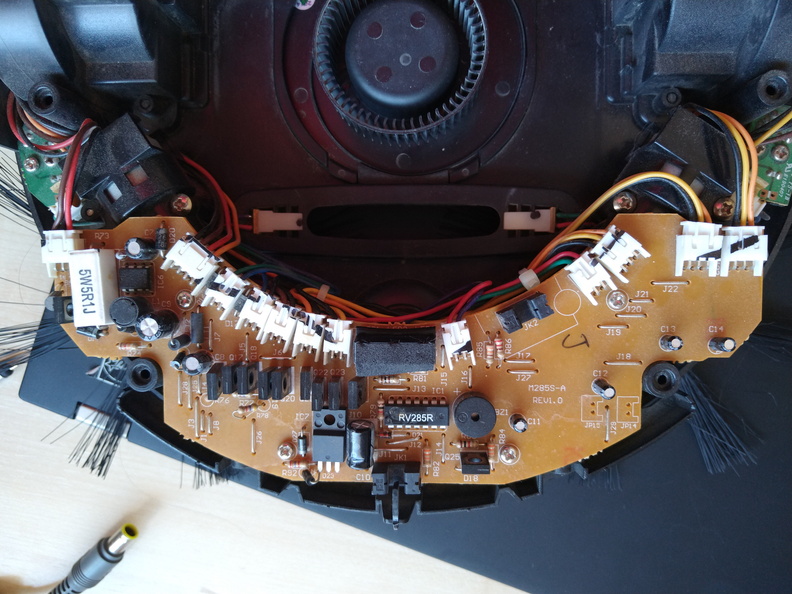

Una vez identificados los elementos del chip, era hora de abrir el robot. Se puede apreciar el chip en la parte central de la placa:

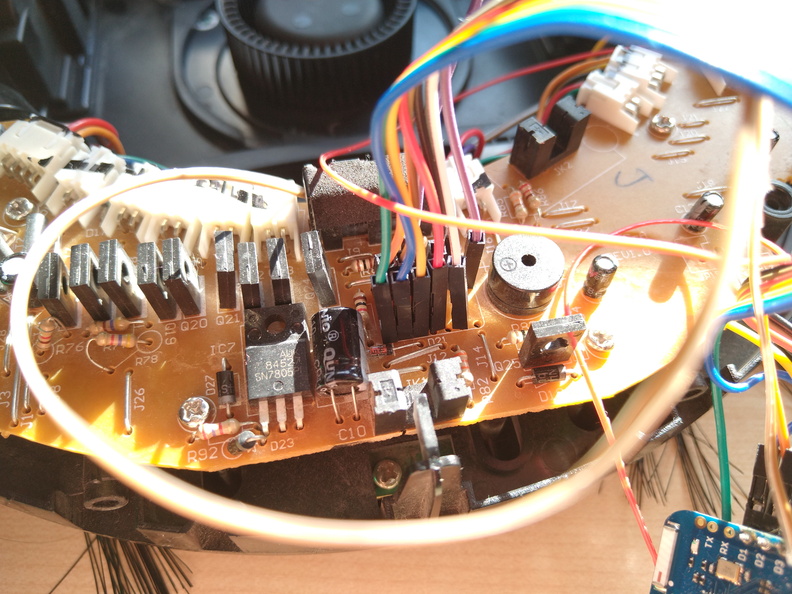

Aunque en Paijmans indican que es posible puentear cada una de las patas del chip y conectarlas directamente al arduino (ya que éste tiene más fuerza en las señales que las que pasa el chip), en mi caso he optado por desoldarlo, y conectarle cables de prototipado. Aunque en un principio parecía una buena idea, al poner de nuevo las carcasas del robot, en mi caso saltaron un par de soldaduras de sus pistas, por lo que tuve que hacer trabajo extra de soldadura. Recomiendo soldar directamente al cable:

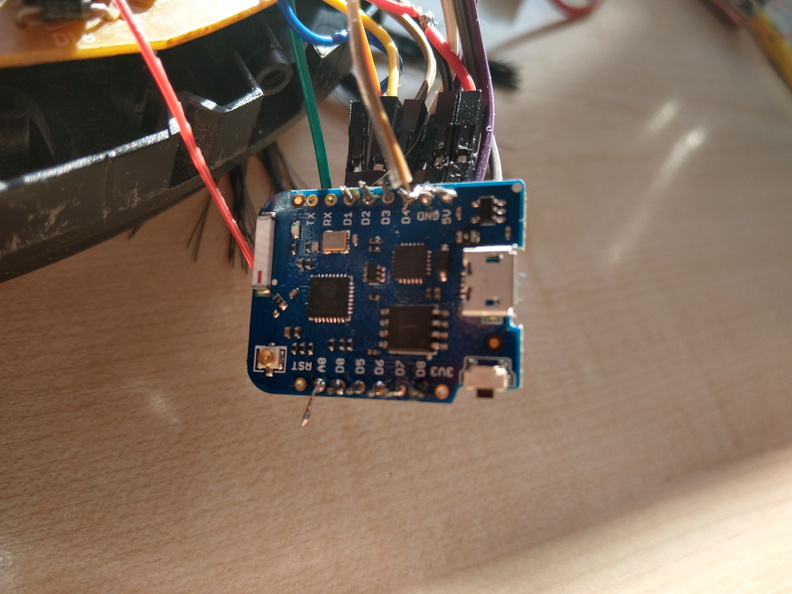

Una vez soldados los cables, el siguiente paso es el dispositivo Arduino. He optado por hacer uso de un Wemos D1 Mini Pro, de la familia de los ESP8266, ya que proporciona capacidades WiFi, y viene sin los bornes para los cables de prototipado, por lo que podía soldar directamente los cables para ahorrar espacio. Para la lógica del mismo me he basado en la creada por Conrad Vassallo (Converting a cheap Vacuum Robot into IoT) en su proyecto de domotización, ya que está preparado para integrar directamente en un sistema de domótica Home Assistant.

Algunos comentarios:

• He tenido que hacer algunas modificaciones al trabajo de Conrad, ya que en el código que comparte faltaba la parte de conectar a la red WiFi el ESP8266. También he eliminado algunas librerías de las que no se hacía uso (EEPROM, Wire). Además he tenido que adaptar los valores de detección de batería baja (más en el siguiente punto) para que se amoldara a mi caso.
• Conrad ha añadido al proyecto base una idea interesante: un detector de voltaje de la batería de 16v del robot. Usa para ello el pin A0 del ESP8266, que tiene capacidad para medir voltajes. Sin embargo, es necesario utilizar un conversor de voltaje para no quemar el disposito. Un simple divisor de voltaje con dos resistencias funcionará bien, y esta información estará disponible para Home Assistant.
• Carga el código antes de soldar los pines provenientes de la placa. Una vez soldados, ya no es posible cargar código al Wemos a través del puerto microUSB, ya que el pin D4 mete ruido. En mi caso, tuve que desoldar. Para evitar este problema sería interesante añadir actualización OTA, pero me temo que eso quedará para una nueva versión.

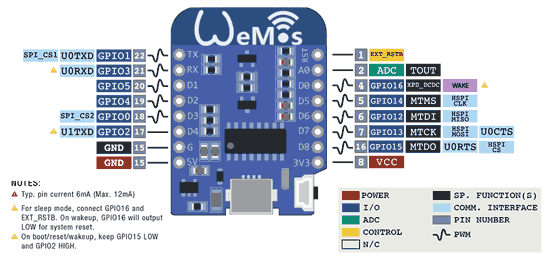

Esquema de conexiones del D1 Mini Pro. Atención al uso del pin D4 para el envío de datos como puerto serie desde el Arduino IDE

Por último, queda la parte de Home Assistant. Con añadir el siguiente código a la configuración, el sistema estará preparado para interactuar con el robot:
